升降柱JT-9300

 京泰亨JI-9300專為敏感區域防止非允許車輛強行闖入而專門設計研發的，具有實用性、可靠性；產品廣泛用于城市交通、軍隊及國家重要機關大門及周邊、步行街、高速公路、收費站、機場、銀行、大型會所、停車場等許多場合。通過對過往車輛的限制，有效地保 障了交通秩序即主要設施和場所的an 全。

一、升降柱系統組成：

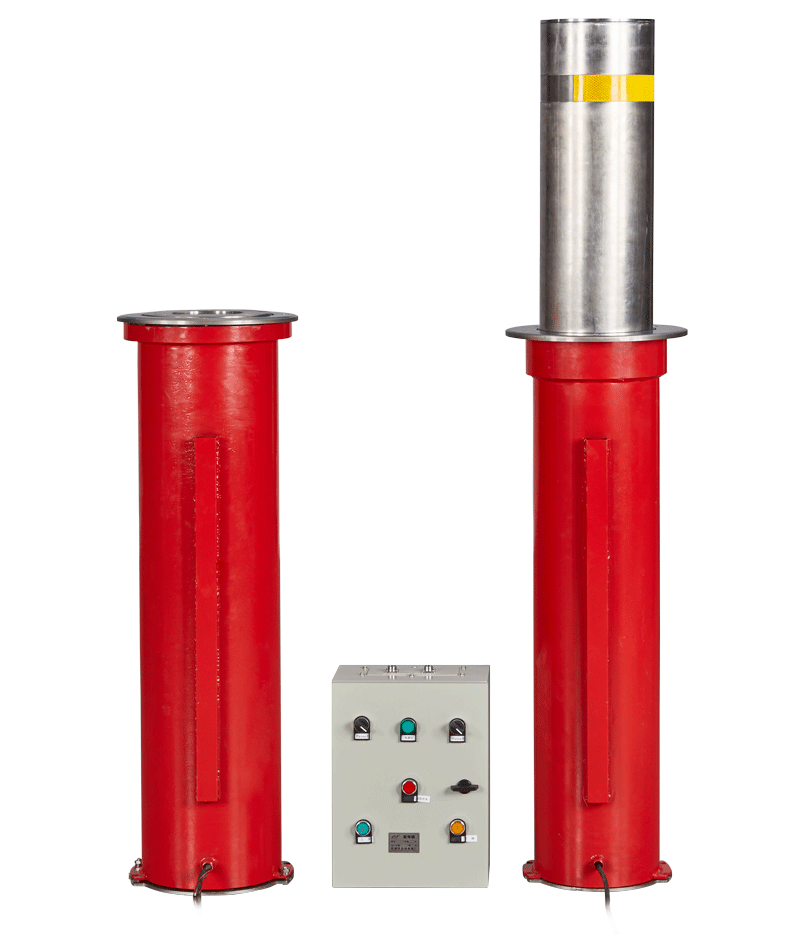

升降柱設備主要由升降柱體、液壓機芯、電控部分三部分組成：

1、升降柱體：

升降柱體主要由升降筒、機座組成。整機為鋼結構，采用7 毫米厚度無縫鋼管、焊接而成，具有高強的承重和抗撞能力；外壁為紅色警戒色，配備黃色反光帶，夜晚可開啟內置高亮LED 發光燈，警示車輛注意風險。

該裝置埋設在車道上或大門的指定位置，通過值班人員的指令限制車輛通行。

2、液壓機型：

液壓機芯主要由油箱、電機、油泵等組成，它是整套升降柱系統動力源，該裝置安裝在升降柱內部，與升降柱配套使用（可通過調節閥改變上升下降速度），停電可通過備用電源手動下放。

3、電控系統：

自動電子控制部分：控制主板、副控制板、漏電開關、無接觸噪音高壽命接觸器、精密起動時間設置（防油缸行程到位后產生的沖擊力增加了油缸的使用壽命）、可設置自動升起（加地感線圈車過桿起）。自動控制器：包括控制箱、遙控器、手動按鈕等由值班人員控制使用。

二、主要技術參數：

1、控制系統：電動液壓。

2、供電電壓：220V。

3、系統動力：300W（單體），多個按數量疊加功率.

4、承壓能力：100 噸以上貨柜車。

5、開啟時間：1.5~3s(可調)。

6、關閉時間：1.5~3s(可調)。

7、通訊： RS485≤1200M。

8、升高高度：600mm。

9、柱體外徑：245mm。

10、工作溫度：-35℃--- 75℃。

11、液壓壓力是可調的，正常壓力應調在50KGF 以下，不能超過70KGF。

12、存儲環境：-40℃--- 75℃, 防雨防潮防塵

13. 升降柱外形尺寸L350*W350*H1112mm，升起后高度600±5mm。

三、產品特點：

1、結構堅固耐用，承載負荷大，動作平穩，噪聲低，速度快，壽命長。

2、采取采取微控制，系統運行性能穩定可靠，便于集成。

3、支持升降柱與道閘等其它設備進行聯動控制，也可以與其他控制設備組合，實現自動控制。

4、采用低壓液壓驅動技術，整個系統安 全性高，可靠穩定。

5、手動液壓系統裝置，符合消防管理要求（可選）

在停電的情況下或出現故障時，如升降柱處于升起狀態需要下降時，可以通過手動操作將升起的升降柱蓋板回落到水平位置，讓車輛通行（系統帶有12V 備用電池）。

6、自動液壓系統裝置

遙控裝置：通過無線遙控的方式，可在控制器周圍30 米左右范圍內（根據現場的無線電通訊環境而定），活動遙控升降柱的升降。手動按鈕裝置：通過保安室里的手動開關按鈕控制盒，對相應升降柱進行升降。

7、根據用戶要求可加裝以下功能（系統支持）：刷卡控制：加裝刷卡器，可通過刷卡自動控制升降柱的升降。道閘與升降柱聯動：配加道閘（擋車器）/門禁控制，可實現道閘、及門禁與升降柱聯動。與電腦管埋系統或收費系統駁接：可連接管埋系統和收費系統，有電腦統一控制 。

8、方便檢修：當遇結構故障時或者機體檢修時，可通過螺動上蓋螺絲，將翻板取下，進行相應的操作。

四、產品優勢：

1、快速平靜：

升降時間可達1.5~3s 秒可調，遠遠大于同等規格的其它廠商的升降柱，這一點極其難能可貴。由于它采用液壓驅動單元，動作起來，柔和而平靜。

2、控制敏捷

控制單元采用多功能邏輯控制器，可以調制多種不同的功能模式，以滿足不同用戶在功能上的不同需求。另外，值得一提的是，其運動行程為可調式計時設計，用戶可自由控制蓋板的升降高度，有效節省能源消耗。

3、 結構獨特

其核心部分液壓單元與機械動力機構為一體式設計，可有效地將機械能傳遞給液壓驅動單元。液壓單元實現壓力直升的獨特設計，在國內外同一領域里是很少見的。

4、可靠

當遇停電等緊急情況時，可手運緊急下降，升降柱即可下降，以開放通道，放行車輛。內部固定機構的上部和下部分別裝有電流檢測傳感器和電磁傳感器，從而實現了對動力單元的過流保護及柱體動作的有效限位，運行穩定可靠。

5、經濟實惠

由于自身為液壓傳動一體模式，環保節能，低消耗，故障率低，使用壽命長，降低了維護成本。另外，采用非傳統式導向機構設計，安裝維護，更加簡便快捷。

五、使用范圍：

產品廣泛用于城市交通、軍隊及重要機關大門及周邊、步行街、高速公路、收費站、機場、銀行、大型會所、停車場等許多場合。通過對過往車輛的限制，有效地bao 障了交通秩序即主要設施和場所的安 全。

1、機關和軍隊等重要單位大門：安裝升降柱，可電動、遙控或刷卡等方式控制升降，有效阻止外單位車輛進入和不法車輛闖入。

2、步行街：步行街路口安裝升降柱，平時處于升起狀態，限制車輛進出，如遇緊急或特殊情況（如火災、急救、領導視察等）可迅速降下，以便車輛通行。

3、道路隔離帶：在非全封閉式道路隔離帶中可采用升降式路障，平時阻止車輛左轉或掉頭行駛。如遇道路施工、道路阻塞等特殊情況，可放下路障，使車輛改道通行。　

4、多用途廣場：白天路障升起，禁止車輛進入廣場，夜間利用廣場作為臨時停車場，放下路障，車輛可進入停車。

5、開放式公園：開放式公園路口安裝升降式路障，平時路障升起，阻止車輛通行，游人可自由通過。遇特殊情況時，放下升降式路障，以便車輛通行。

6、小區、銀行等限制車輛進入的場所及保證消防通道的有效使用。

7、高速公路：需緊急封路，使用自動升降路樁，方便快捷，并可解決警力不足的壓力。
